Control menu instellingen en hun betekenis van de JK BMS

In dit artikel bespreken we alle mogelijke instellingen en hun betekenis in het control menu van de JK BMS.

Introductie

De instellingen van het control menu dat we in dit artikel behandelen zijn gebaseerd op die wij aantroffen op de PB-serie BMS'en met hardware versie 19 en firmware V19.x.

Mogelijk dat jouw BMS, met een andere hardware versie en/of andere firmwareversie niet alle onderstaande instellingen heeft.

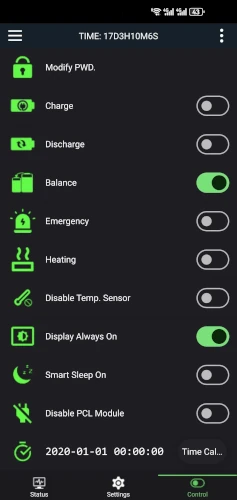

Dit control menu kan je via de smartphone app benaderen, maar ook via de pc met de monitoring software. De andere instellingen zijn te vinden in het settings menu.

Als je de hardware nog moet aansluiten, lees dan zeker eerst dit artikel.

Modify PWD

Een inkoppertje, hier kan je het password van het BMS wijzigen. Mocht je het oude password vergeten zijn, hier kan je lezen hoe je het oude password kan resetten.

Charge

Schakelt de mogelijkheid in of uit dat de accu geladen kán worden

Het BMS bevindt zicht technisch in serie met de mindraad van de accu. Door het in- of uitschakelen van elektronische schakelaars (mosfets) kan het laden dan wel het ontladen onderbroken of juist ingeschakeld worden. Dat kan dus onafhankelijk van elkaar. Dus in het BMS kan je de laadstroom uitschakelen terwijl het mogelijk blijft de accu te ontladen.

Dit schakelen kan "onder load" dus terwijl behoorlijk grote stromen vloeien. Met deze "Charge" knop kan het laden in/uit geschakeld worden.

Gerelateerd: Discharge.

Discharge

Schakelt de mogelijkheid in of uit dat de accu ontladen kán worden

Zie hierboven bij de Charge schakelaar, alleen geldt dit voor het in- of uitschakelen van het ontladen van de accu.

Gerelateerd: Charge in het control menu.

Balance

Schakelt het balanceren van de accucellen in of uit.

Wanneer balance wordt ingeschakeld én voldaan wordt aan twee andere voorwaarden: 1. balance trigger voltage en 2: start balance voltage, zal het balanceren van de accucellen actief zijn.

Emergency

Schakelt in en noodsituatie het BMS weer in ondanks dat hij vanwege een bepaald alarm is uitgeschakeld.

Stel dat het BMS het ontladen heeft uitgeschakeld vanwege een "undervolt protection", op zich prachtig en het behoud van de accu. Maar stel dat je midden op de oceaan in nood verkeerd en je noodzender wil gebruiken voor een SOS signaal. Dan kan je met de "emergency" knop de BMS overrulen en weer inschakelen. Daarmee kan je bijvoorbeeld je noodzender gebruiken. Je neemt de mogelijke negatieve gevolgen daarvan voor je accu op de koop toe. Beter een levende schipper en een dode accu dan andersom.

Met deze emergency knop kan je dus weer van de accu gebruikmaken. De duur daarvan wordt beperkt tot de ingestelde tijd bij Emerg. Time in het settingsmenu.

Gerelateerd: emergency time in het settings menu.

Heating

Schakelt de mogelijkheid in dat een verwarmingselement bij bepaalde lage temperaturen ingeschakeld kan worden

Met deze schakelaar kan je de heatingfunctie in- of uitschakelen. Voordat het verwarmingselement door het BMS ingeschakeld wordt, moet wel voldaan worden aan de conditie temperature start heating.

Gerelateerd: temperature start heating, temperature stop heating, discharge undertemperature protection, discharge undertemperature protection release, charge undertemperature protection, charge undertemperature protection release

Disable Temp. Sensor

Schakelt temperatuurmeting van de meegeleverde sensors uit

Hoewel niet getest, nemen we aan dat als je de temperatuurmeting met deze schakelaar uitschakelt, dat dan ook de temperatuurgerelateerde beveiligingen niet meer werken, denk aan (dis)charge OTP, (dis)charge UTP, het in/uitschakelen van het verwarmingselement.

Gerelateerd: temperature start heating, temperature stop heating, discharge undertemperatuur protection, discharge undertemperature protection release, charge undertemperature protection, charge undertemperature protection release.

Display Always On

Schakelt het display die verbonden is aan het BMS continue in

Mocht je een display op het BMS hebben aangesloten, dan kan je met deze schakelaar het display continue aanzetten. Zet je de schakelaar uit, dan kan je het display "even inschakelen" door op de aan/uit knop kort te drukken (of een knopje aan de zijkant van het display indien van toepassing).

Smart Sleep On

Schakelt diepe slaapfunctie in waardoor BMS standby stroom zéér gering wordt

Het BMS vergt een bepaalde hoeveelheid stroom om te functioneren. Die is zeer gering. Maar op lange termijn kan dit bij een ongebruikte accu, die ook nog eens niet veel capaciteit heeft, een probleem vormen omdat dan de BMS elektronica de accu ontlaad.

Dat is grotendeels tegen te gaan door de sleepfunctie in te schakelen. Zodra voor 26 uur lang de laad- of ontlaadstroom 1 Ampère of minder is geweest, dan schakelt het BMS zich uit in een "diepe slaap" en verbruikt dan zéér weinig stroom.

Het BMS kan uit deze diepe slaap gehaald worden door op de aan/uit knop te drukken, of de lader in te schakelen (en zorg dat er dan een laadstroom vloeit).

Gerelateerd: time smart sleep, voltage smart sleep.

Disable PCL Module

Schakelt de stroombeperker (current limiter) uit

De PB-serie BMS is voorzien van een current limiter circuit, de B- en BD-serie hebben dat dus niet. Wanneer het BMS een OCP activeert zou dit normaal gesproken het laden totaal stoppen, maar de current limiter zal in zo'n geval actief worden. Die zal de laadstroom beperken tot 10 Ampère, ondanks dat de lader een veel grotere stroom wil leveren. Na het verlopen van de OCPR timer zal weer de maximale laadstroom toegestaan worden. De afkorting PCL staat voor parallel current limiter. Dat verwijst naar de situatie waarbij je meerdere accu's parallel hebt en het BMS de stroom beperkt vanwege een te hoge stroom of stroompiek.

Wanneer je niet wil dat deze current limiter een mogelijke te grote laadstroom beperkt en terugschakelt naar 10 Ampère, dan kan je hier deze PCL functie uitzetten.

Let op: dit is wat anders dan de korstluitingsbeveiliging (SCP delay en SCPR time parameters).

Gerelateerd: continued charge current, charge overcurrent protection delay, charge overcurrent protection release time.

Timed Stored Data

De duur dat de log-gegevens bewaarde worden

De logfile wordt in het geheugen van het BMS bewaard. Die is niet ongelimiteerd, vandaar dat oude loggegevens verwijderd worden. Hier kan aangegeven worden hoe lang een log-gegeven in de logfile bewaard blijft. Die tijd is instelbaar in het settings-menu bij data stored period.

Charging Float Mode

Mogelijkheid om na de absorption fase wel of niet in de float fase te gaan

Normaliter zal na de absorption fase de lader over gaan in de float fase. Hier kan ingesteld worden of dat ook daadwerkelijk gebeurd.

Overigens, niet het BMS maar de inverter/charger of MPPT zullen deze laadfases initiëren, tenzij je uitdrukkelijk aangegeven hebt dat het BMS dit moet doen (dus ook via de CAN bus communicatie plaatsvindt).

Heel soms is het wenselijk om de absorption fase niet af te breken omdat de cellen van de accu sterk ongebalanceerd zijn. In zo'n situatie kan je de absorption fase actief houden, en juist in die absorption fase zullen de accucellen gebalanceerd worden, en niet in de bulk of float fase, althans dat is usance.

Dry ARM Intermittent

Op dit moment zijn we niet op de hoogte van de betekenis van deze functie.

Discharge OCP 2

Op dit moment zijn we niet op de hoogte van de betekenis van deze functie.

GPS Locket CHG

Wij vermoeden dat het laden onderbroken wordt als de optionele GPS module daar instructie voor geeft.

GPS Locket DCH

Wij vermoeden dat het ontladen onderbroken wordt als de optionele GPS module daar instructie voor geeft.

Time Cal.

Synchroniseert de klok van het BMS met die van de tijd in de app (smartphone).

Erase History Data

Bij toeval kwamen we er achter dat, anders dat deze functie doet vermoeden, deze knop een factory reset uitvoert. Meer daarover in dit artikel.
