thermostaatventiel
Een thermostaatventiel is een ventiel die op basis van de omgevingstemperatuur bediend kan worden.
| Categorie: | verwarming, afgiftesysteem |
|---|---|
| Synoniem: | thermostatische radiatorkraan, thermostatische kraan |
| Gerelateerd: | thermostaatknop, actuator, zoneregeling |
Betekenis
Een thermostaatventiel is een ventiel dat (meestal) bediend wordt door een pin die ingedrukt kan worden (zie foto bovenaan). De pin is van binnen voorzien van een veer die hem naar buiten drukt. In uitgeduwde stand staat is het ventiel dicht. Hoe meer de pin ingedrukt wordt, hoe meer cv-water door het ventiel stroomt. Het maximale debiet wordt bereikt wanneer de pin geheel ingedrukt is. Hoe groot het maximale debiet is wordt gespecificeerd met de zogenaamde kvs-waarde.
Het thermostaatventiel zoals boven op de foto te zien is, feitelijk niets meer dan een ventiel (klep/kraan) die het debiet van het cv-water kan regelen. In deze vorm doet het niets met de omgevingstemperatuur. Door op het ventiel een speciale knop te plaatsen die op basis van de temperatuur de pin van het ventiel meer of minder indrukt ontstaat pas een ventiel dat op basis van omgevingstemperatuur geregeld wordt. Naast de hieronder beschreven "knoppen" kan ook een actuator het ventiel bedienen, een techniek die gebruikt wordt bij gebruik van een zoneregeling.
Omgevingstemperatuur of watertemperatuur
Voor het bedienen van het thermostaatventiel zijn verschillende knoppen verkrijgbaar. Het belangrijkste verschil is of de temperatuur van de omgeving (kamertemperatuur) gemeten moet worden of van het cv-water.
De meeste verkochte versie is een knop die de temperatuur meet van de directe omgeving, zoals in een kamer en daarmee de doorstroming bedient van het cv-water door een radiator, vandaar dat dit ook wel een thermostatische radiatorkraan genoemd wordt.
Een variant daarop is een knop die met een dun flexibel metalen buisje, wat een capillair wordt genoemd, is aangesloten op een klein kastje wat je aan de muur monteert. Deze meet ook de temperatuur van de omgeving alleen dan "op afstand" van de radiator en dat wordt gedaan omdat in sommige situaties de warmteafgifte van de radiator invloed heeft op de thermostaatknop en daarom "op enige afstand" de temperatuur gemeten wordt.

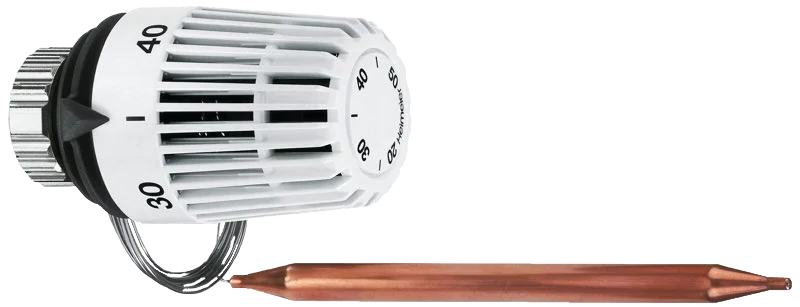

De varianten die de cv-watertemperatuur meten zijn beschikbaar in twee uitvoeringen. De meest gebruikte variant is een knop met capillair en buisje aan het eind die gebruikt wordt bij een open vloerverwarmingverdeler. Het buisje wordt in het retourgedeelte van de verdeler gestoken, daar zit namelijk een uitsparing waarin het buisje ingeschoven kan worden.

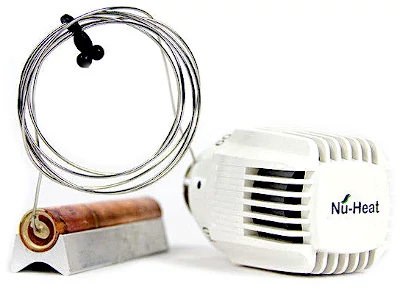

Wanneer de temperatuur gemeten moet worden van een cv-pijp dan zit het buisje met capillair op een stukje metaal waar de onderzijde een ronde uitsparing heeft en om een buis geklemd kan worden. Ten overvloede, met deze twee laatste knoppen wordt dus dus niet de omgevingstemperatuur maar de temperatuur van het cv-water gemeten. Met de knop kan je de temperatuur van het (retour)cv-water in de vloerverwarming regelen.
