hydromodule
Een hydromodule is een apparaat die verbinding vormt en de warmte ontvangt van de buitenunit van een warmtepomp en de warmte overdraagt aan het afgiftesysteem of de boiler (indien beschikbaar).
| Categorie: | verwarming, cv-warmtepomp |
|---|---|
| Synoniem: | hydro module, hydro-module, hydrobox |
| Vertaling: | Engels: hydronic module, hydrobox |
Betekenis
Een hydromodule is het "binnendeel" van een lucht-water warmtepomp. De buitenunit (1) produceert warmte door het onttrekken van warmte uit de buitenlucht. De warmte van de buitenunit wordt met leidingen waar koudemiddel door stroomt (2) overgedragen aan de hydromodule (3). In de hydromodule bevindt zich de condensor (een warmtewisselaar) die de warmte overdraagt van het koudemiddel aan het cv-water (4). De driewegklep (5) stuurt het warme water naar de verwarmingsspiraal (7) in de boiler (6) of stuurt het warme water naar het afgiftesysteem (8).
De hydromodule bevat, onder andere, een circulatiepomp die het cv-water rondpompt, een overdrukventiel, een hulpelement een expansievat en een vuilafscheider.

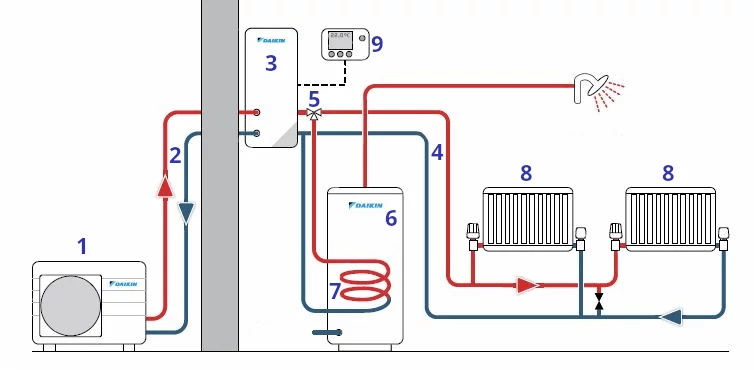

1: buitenunit, 2: koudemiddelleidingen, 3: hydromodule, 4: leidingen met cv-water, 5: driewegklep, 6: boiler, 7: boilerverwarmingsspiraal, 8:afgiftesysteem, 9:thermostaat
