MC4 (afkorting)

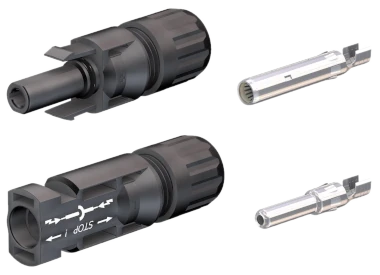

Een MC4 connector (stekker) is een wereldwijd gestandaardiseerde en veelgebruikte stekker die gebruikt wordt bij zonnepanelen.

Betekenis

De MC4 connector, waarbij MC staat voor Multi Contact, is de meest toegepaste connector voor het onderling verbinden van zonnepanelen en deze aan te sluiten op een zonnepaneelomvormer.

De MC4 connector is voorzien van een "mannetje" en een "vrouwtje" waardoor de plus en de min niet omgewisseld kan worden. De verbinding die je maakt is semi-permanent. Zodra je twee MC4 connectoren net elkaar verbindt (alleen mannetje past op een vrouwtje) dan "klikken" die in elkaar. Eenmaal in elkaar geklikt gaan ze niet meer uit elkaar. En dat is ook zeer gewenst bij een installatie met zonnepanelen.

Met een speciaal stukje gereedschap, maar je kan het ook doen met twee dunne schroevendraaiers, kan je de klikverbinding losmaken waardoor je de MC4 connectoren achteraf toch los kan maken.

Wat het mannetje en het vrouwtje is blijkt bij de MC4 connector voor verwarring te zorgen en dat is logisch. Als je de connectors fysiek bekijkt dan lijkt duidelijk een mannetje en een vrouwtje te zijn, het mannetje "steek je in" het vrouwtje. Maar elektrisch gezien is het net andersom. De MC4 connector dat op een mannetje lijkt is van binnen een vrouwtje. En de connector die je als vrouwtje zou zien is van binnen overduidelijk de man. Kijk maar eens "in" de connectors. De technische "man" (die aan de buitenkant er als een vrouw uit ziet) is de "min" en de technische "vrouw" is de "plus".
