Overzicht Victron RS-serie inverters en MPPT modellen

Hieronder tref je een overzicht van de RS-serie inverters/chargers en MPPT van Victron Energy.

Inleiding

In 2020 introduceerde Victron de eerste loot aan de RS-familie, de Inverter RS Smart Solar. Later gevolgd door de Inverter RS Smart en Multi RS Solar. Deze inverters in de RS lijn onderscheiden zich doordat ze werken met HF (hoogfrequent) techniek.

De RS modellen zijn licht in gewicht, hebben een hoge efficiëntie, dus relatief koel en zijn makkelijk configureerbaar via Bluetooth met VictronConnect app die ook beschikbaar is voor Windows en Linux.

Waar onderscheidt de RS-serie inverters van de Phoenix, MultiPlus en Quattro?

Victron maakte sinds haar oprichting inverters gebaseerd op LF (laagfrequent) techniek. Die waren uitgevoerd met een grote, zware ringkerntransformator. Dit bleken zeer robuuste, betrouwbare inverters te zijn en worden verkocht onder de namen Phoenix, MultiPlus en Quattro, en zijn nog steeds immens populair.

De RS inverter modellen onderscheiden zich doordat ze geen zware (en brommende) ringkerntransformator hebben, zijn daardoor veel minder zwaar, zijn efficiënter, worden daardoor minder warm, waardoor de ventilatoren minder geluid maken.

Had je bij de LF serie inverters een speciale USB-MK3 adapter en Windows software nodig voor het configureren van de inverter, bij de RS serie wordt VictronConnect gebruikt, een app die beschikbaar is voor de mobiele telefoon (via Bluetooth), maar ook onder Windows en Linux.

Naast de inverter modellen, met en zonder MPPT laadregelaar, is ook een RS MPPT-laadregelaar model beschikbaar. Hieronder stellen we kort de familieleden voor.

Inverter RS Smart Solar

Deze inverter is bedoeld voor off-grid gebruik. Hij levert 230 Volt wisselspanning op basis van energie uit een accu. De accu kan met zonnepanelen geladen worden. Die zonnepanelen kunnen rechtstreeks aangesloten worden op de DC MPPT ingang en/of via een "normale" AC zonnepaneelomvormer die wordt aangesloten op de 230 Volt uitgang van de inverter. Let op: deze inverter kan alleen in eilandbedrijf (off-grid) gebruikt worden. Een koppeling met het elektriciteitsnet is niet mogelijk.

Inverter RS Smart / Inverter RS

Deze inverter is bedoeld voor off-grid gebruik. Hij is identiek aan de Inverter RS Smart Solar, alleen heeft hij geen MPPT aansluiting voor zonnepanelen. Wel kan, net als de Inverter RS Smart Solar, de accu geladen worden met een "normale" AC zonnepaneelomvormer door deze aan te sluiten op de 230 Volt uitgang van de inverter. Let op: deze inverter kan alleen in eilandbedrijf (off-grid) gebruikt worden. Een koppeling met het elektriciteitsnet is niet mogelijk.

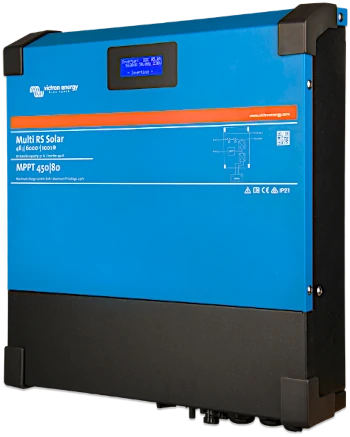

Multi RS Smart Solar / Multi RS

De naam "multi" geeft aan dat hij multi-inzetbaar is. Hij ondersteund iedere denkbare configuratie: off-grid inverter, grid-gekoppelde inverter die als een thuisbatterij fungeert en ook terug kan leveren aan het net, UPS (noodstroomvoorziening, waarbij automatisch overgeschakeld wordt naar noodstroom uit de accu bij een stroomstoring, opvallend: als "normale" zonnepaneelomvormer die je later eventueel kan uitbreiden met een accu voor hiervoor beschreven mogelijkheden en als MPPT zonnepaneellaadregelaar. Daarnaast ondersteund hij ESS, ESS-greenmode en DESS waarbij hij de zelfconsumptie van zonnestroom maximaliseert en/of op goedkope momenten elektriciteit kan inkopen (en opslaat in de accu voor later gebruikt) waarbij ook de mogelijkheid bestaat om te handelen in elektriciteit. Off-grid met, als in de winter te weinig zonnestroom beschikbaar is fungeert het net als backup, die dan de accu tot een bepaald nivo oplaad.

De accu kan geladen worden met direct aan de MPPT ingangen gekoppelde zonnepanelen (dus DC) en/of een (bestaande) AC-gekoppelde zonnepaneelomvormer die aan de AC-uit aansluitingen gekoppeld wordt en dan wél stroom blijft leveren ook bij een stroomstoring.

SmartSolar MPPT RS

De SmartSolar MPPT RS zijn zonnepaneellaadregelaars met MPPT functie. Ze worden tussen de zonnepanelen en de accu geschakeld en zijn in staat rechtstreeks de accu te laden. Wat vooral opvalt aan deze zonnepaneellaadregelaar is dat het PV-circuit en het accu-circuit galvanisch gescheiden (geïsoleerd) zijn.

Verklaringen / afkortingen

• ACdv=AC doorvoer
• ACpv="normale" AC zonnepaneelomvormer wordt (ook off-grid) ondersteund
• MPPTx2/V/A=twee MPPT trackers/maximale pv-spanning/maximale pv-stroom
• par=parallel gebruik
• 3f=drie fase gebruikt
• 3f+par=drie fase én parallel gebruik
• pa=power assist beschikbaar
• VE.Direct: zie verklaring hieronder
• VE.Can: zie verklaring hieronder

AC doorvoer (ACdv)

Wanneer de inverter gebruikt wordt met een koppeling naar het elektriciteitsnet (aangesloten op AC-in) én de apparaten die van spanning voorzien moeten worden aangesloten zijn op de AC-uit, dan geeft deze waarde hoeveel stroom in Ampère "doorgevoerd" kan worden vanuit het net (AC-in aansluiting) naar de apparatuur (AC-uit aansluiting).

Let op: bovenop deze waarde kan, indien daarvan gebruik gemaakt wordt, nog de power assist stroom komen. De inverter kán dus meer stroom aan de AC-uit aansluiting leveren dan hij aan de AC-in uit het net betrekt.

ACpv

Deze modellen ondersteunen de mogelijkheid op het aansluiten van een "normale" zonnepaneelomvormer. De 230 Volt uitgang van de zonnepaneelomvormer wordt aangesloten op de 230 Volt inverter-uitgang. Hiermee kunnen de bestaande zonnepanelen, met de bestaande zonnepaneelomvormer gebruikt worden om de accu te laden, óók als bij een stroomstoring (bij off-grid modellen werkt dit dus ook). Voor dit gebruik gelden bepaalde voorwaarden.

MPPTx2/V/A

Modellen met de vermelding MPPT hebben een zonnepaneelaansluiting. Achter de term MPPT staat het aantal trackers (MPPTx2 heeft dus twee trackers), daarna staat de maximale openklemspanning en vervolgens de maximale pv-stroom. Dus MPPTx2/450V/20A betekent dus, twee MPPT trackers (dus vier MC4 connectors), 450V is de max. openklemspanning en de maximale pv-stroom is 20A.

Parallel gebruik

Bij parallel gebruik kan je meerdere, identieke, apparaten met hun 230 Volt AC-uitgang parallel schakelen. De parallel geschakelde apparaten gedragen zich dan als één geheel maar met een uitgangsvermogen die gelijk is aan het aantal apparaten. Levert één apparaat 6000 VA, twee modellen parallel leveren 12000 VA, et cetera.

Drie fase gebruik

Bij driefase gebruik worden drie identieke apparaten onderling gekoppeld waarbij de AC-uitgangen een drie fase net vormen. Let op: alleen een sterschakeling wordt ondersteund (3 fase + nul), geen driehoekschakeling (3 fase zonder nul), zoals dit nog veel voorkomt in België.

Drie fase én parallel gebruikt

In deze configuratie worden de inverters niet alleen in een driefase sterschakeling geplaatst, maar zijn twee of meerdere inverters per fase parallel geschakeld waardoor het het te leveren vermogen verdubbeld, verdrievoudigd, et cetera, kan worden.

Power Assist (pa)

Power assist kan gebruikt worden bij inverters die in netbedrijf werken, dus een verbinding hebben met het elektriciteitsnet. Hierbij kan de inverter "bijspringen" indien het gevraagde vermogen uit het net hoger is dan de netaansluiting kan leveren.

Als voorbeeld, een inverter is met de AC-ingang gekoppeld aan een 230 Volt - 16 Ampère netaansluiting, en apparaten die aan de AC-uitgang van de inverter zijn gekoppeld vragen een stroom van bijvoorbeeld 30 Ampère, dan zal circa 16 Ampère uit het net betrokken worden en de rest, 14 Ampère in dit geval, wordt door de inverter / accu geleverd.

VE.Direct / VE.Can

Deze modellen zijn voorzien van een VE.Direct én een VE.Can interface aansluiting. Primair zijn deze interfaces bedoeld om het apparaat te configureren en te beheren (als niet gebruik wordt gemaakt van Bluetooth samen met de VictronConnect app). Daarvoor is dan een VE.Direct naar USB adapterkabel nodig, waardoor je met een pc en het VictronConnect programma het apparaat kan configureren en beheren. VE.Can kan gebruikt worden om aan te sluiten op een GX apparaat, zoals de Cerbo GX. Die laatste kan via Bluetooth, WiFi, Ethernet of via het internet/VRM-portal benaderd worden.

De VE.Can interface heeft dezelfde eigenschappen als de VE.Direct interface alleen heeft als voordeel dat de VE.Can interface ge-daisy-chained kan worden (als kerstboomverlichting doorgelust) terwijl VE.Direct een point-to-point verbinding is. NB: Victron lijkt steeds meer de voorkeur te geven voor VE.CAN boven VE.Direct. In de RS modellen zijn de functionaliteiten van de VE.Direct interface daarom beperkt en overgenomen door VE.Can.
