Victron MPPT zonnepaneellaadregelaars

In dit artikel tref je een overzicht aan van alle MPPT laadregelaars van Victron.

Dit overzicht is bijgewerkt tot de datum die zichtbaar is onderaan de pagina "aanpassing/controle".

Introductie

Onderstaand overzicht hebben we verdeeld in drie categorieën, de BlueSolar MPPT modellen, daarna de SmartSolar MPPT modellen en als laatste de SmartSolar MPPT RS modellen.

We hebben ze binnen die categorieën eerst gesorteerd op basis van de maximale zonnepaneelspanning en daarna op basis van de laadstroom naar de accu.

Lees ook het artikel over MPPT maxima waarin we uitleggen hoe de maxima die Victron in haar specificaties vermeldt geïnterpreteerd moeten worden.

BlueSolar MPPT laadregelaar modellen

SmartSolar MPPT laadregelaar modellen

SmartSolar MPPT RS laadregelaar modellen

Verklaring / afkortingen

• ak=actieve koeling
• BT=Bluetooth beschikbaar
• BTo=Bluetooth via optionele adapter
• MC4=PV aansluiting met MC4 connectors
• 2xMC4=twee PV aansluitingen met MC4 connectors
• 3xMC4=twee PV aansluitingen met MC4 connectors
• 4xMC4=twee PV aansluitingen met MC4 connectors
• 2xMPPT=twee MPPT trackers beschikbaar
• 4xMPPT=vier MPPT trackers beschikbaar
• pk=passieve koeling
• roo=remote on/off aansluitblok
• Tr=PV-schroefterminalaansluiting
• vs=Voltage Sense aansluitingen beschikbaar
• vso=Voltage Sense via optionele adapter
• pvi=PV isolatie: uitleg zie hieronder
• VE.Direct, VE.Can en relais: zie uitleg hieronder
• 12/24/xx/xx=accuspanning alleen maar 12 of 24 Volt
• xx/xx/xx/48=accuspanning alleen maar 48 Volt
• galv=PV en BAT aansluitingen galvanische gescheiden
• osbeveiligd=voorzien van overspanningsbeveiliging

Koeling (ak, pk)

Vrijwel alle MPPT modellen van Victron hebben een passieve koeling. Ze worden dus op een natuurlijke methode gekoeld. Veel modellen hebben op de achterkant een koelplaat met koelribben die de warmte kan afstaan. De modellen met actieve koeling hebben ventilatoren die zorgen voor geforceerde koeling.

Bluetooth, Bluetooth optie (BT, BTo)

Alle BlueSolar modellen hebben geen Bluetooth, maar je kan wel een dongle aanschaffen (Bluetooth Smart Dongle) waardoor je achteraf toch Bluetooth hebt. Alle SmartSolar modellen hebben standaard Bluetooth. De term "Smart" gebruikt Victron namelijk om aan te geven dat het apparaat voorzien is van Bluetooth communicatie. Denk aan bijvoorbeeld Smart Shunt, Inverter RS Smart, Lynx Smart BMS.

Met Bluetooth kan je, samen met het gratis VictronConnect app of programma, het betreffende apparaat configureren maar ook status en opbrengstgegevens opvragen.

Je bent niet verplicht om Bluetooth te gebruiken voor configureren en beheer, dat kan ook met de VE.Direct verbonden via een VE.Direct-USB adapter aan een pc, of dat de VE.Direct of VE.Can interface aan een GX apparaat is gekoppeld zoals Cerbo GX. Het GX apparaat kan je dan weer via Bluetooth, Wifi of internet (VRM portal) benaderen. .

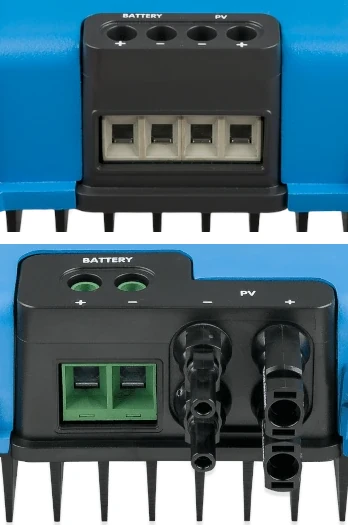

Tr of MC4

De zonnepanelen kan je op de laadregelaar aansluiten met afgeknipte en gestripte draden, daar is de schroefterminal blok versie voor bedoeld. Je kan ook een model met MC4 connectors gebruiken, ook makkelijk. Wat voor aansluitmethode je wil gebruiken bepaalt de keuze van het model, want het de laadregelaar is uitgevoerd in een terminal blok óf MC4, niet beiden. Overigens, niet ieder model is met MC4 connectors verkrijgbaar.

Zodra de zonnepaneelstroom hoger zou kunnen worden dan 30 Ampère (de limiet van de MC4 connector), zijn bij sommige modellen de MC4 connectors dubbel of drievoudig uitgevoerd.

PV isolatie (pvi)

Bij de meeste PV laadregelaars is het pv-circuit niet galvanisch gescheiden van het laadcircuit. Een beperkt aantal modellen hebben wel deze galvanische scheiding.

Voltage Sense (vs)

Voor de MPPT laadregelaars is een optionele voltage sense adapter beschikbaar, de "Smart battery sense" zoals Victron die noemt. Die kan direct op de accupolen aangesloten worden en meet dáár dan de accuspanning waardoor de spanningsval door kabelverliezen uitgesloten worden. De gemeten spanning wordt met Bluetooth doorgegeven aan de laadregelaar.

Relais, remote on/off (roo)

Sommige MPPT modellen hebben een remote on/off en/of een relais aansluitingen. Deze zijn beschikbaar als een schroefterminal aansluiting. De remote on/off aansluiting kan gebruikt worden om de mppt laadregelaar op (enige) afstand in- en uit te schakelen. Dat kan bijvoorbeeld met een simpel tweelingsnoer met een simpel schakelaartje (maar er zijn meer mogelijkheden). Wanneer deze aansluiting niet beschikbaar is kan deze gemaakt worden met behulp van een "VE.Direct non inverting on/off kabel".

De relais-aansluitingen kunnen gebruikt worden om dingen in- of uit te schakelen zoals een alarm, ventilator of bedenkt het maar. In de configuratie kan je een keuze maken onder welke conditie het relais geactiveerd wordt of afvalt. Het zijn "droge contacten" of "galvanische gescheiden", zowel een NO als NC contact is beschikbaar.

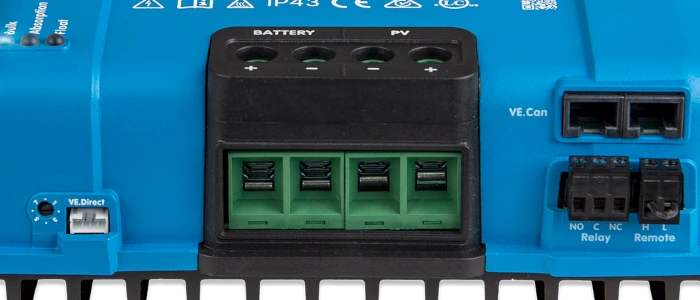

VE.Direct / VE.Can

Alle modellen hebben een VE.Direct interface. Enkele modellen hebben ook een VE.Can interface aansluiting. Primair zijn deze interfaces bedoeld om de MPPT laadregelaar te configureren en te beheer (als niet gebruik wordt gemaakt van Bluetooth). Daarvoor is dan een VE.Direct naar USB adapterkabel nodig, waardoor je met een pc de laadregelaar kan configureren, of dat de laadregelaar wordt aangesloten op een GX apparaat zoals de Cerbo GX. Die laatste kan via Bluetooth, wifi, Ethernet of via het internet/VRM-portal benaderd worden.

Galvanisch gescheiden

In tegenstelling tot vrijwel alle andere zonnepaneellaadregelaars (van Victron en andere merken) waarbij de PV en BAT aansluitingen niet galvanisch gescheiden zijn, heeft dit model wel een galvanische scheiding (door middel van een transformator). Hierdoor is het onmogelijk dat door een fout (defect) in de elektronica de PV spanning op de BAT aansluitingen kan komen te staan, iets wat je absoluut niet wil hebben. Lees in de paragraaf hieronder meer hier over.

Accu overspanningsbewarking

Vrijwel alle zonnepaneellaadregelaars die te koop zijn, dus ook van andere fabrikanten dan Victron, zijn gebaseerd op een buck-converter technologie en hebben geen galvanische scheiding tussen PV en Battery. Dat betekent dat bij een defect in de MPPT laadregelaar het mogelijk is dat de PV spanning op de Battery aansluitingen komt te staan. Lees hier meer over in dit artikel. Hieronder een overzicht van Victron MPPT laadregelaars die wel of niet een accu-overspanningsbeveiling hebben waarbij de PV ingang kortgesloten word in geval van een calamiteit. Lees hier meer over in dit artikel.

Verklaring: HQ2551 betekent het serienummer met HQ2551 (2025 week 51) en later zijn voorzien van een beveiliging.

NB: de MPPT RS modellen zijn voorzien van een galvanische scheiding en hebben daarom deze overspanningsbewaking niet nodig.

• BlueSolar MPPT 75/10: geen beveiliging*
• BlueSolar MPPT 75/15: geen beveiliging*
• BlueSolar MPPT 100/15: geen beveiliging*
• BlueSolar MPPT 100/20: geen beveiliging*
• BlueSolar MPPT 100/30: HQ2551 en later
• BlueSolar MPPT 100/50: HQ2617 en later
• BlueSolar MPPT 150/35: HQW2601 en later
• BlueSolar MPPT 150/45: HQ2615 en later
• BlueSolar MPPT 150/60-Tr: HQ2551 en later
• BlueSolar MPPT 150/60-MC4: HQ2527 en later
• BlueSolar MPPT 150/70-Tr: HQ2519 en later
• BlueSolar MPPT 150/70-MC4: HQ2531 en later
• BlueSolar MPPT 150/100-Tr VE.Can: HQ2518 en later
• BlueSolar MPPT 250/70-Tr VE.Can: HQ2449 en later
• BlueSolar MPPT 250/100-Tr VE.Can: HQ2150 en later
• SmartSolar MPPT 75/10: geen beveiliging*
• SmartSolar MPPT 75/15: geen beveiliging*
• SmartSolar MPPT 100/15: geen beveiliging*
• SmartSolar MPPT 100/20: geen beveiliging*
• SmartSolar MPPT 100/30: HQ2601 en later
• SmartSolar MPPT 100/50: HQ2614 en later
• SmartSolar MPPT 150/35: HQ2614 en later
• SmartSolar MPPT 150/45: HQ2617 en later
• SmartSolar MPPT 150/60-Tr: HQ2518 en later
• SmartSolar MPPT 150/60-MC4: HQ2535 en later
• SmartSolar MPPT 150/70-Tr: HQ2519 en later
• SmartSolar MPPT 250/60-Tr: HQ2435 en later
• SmartSolar MPPT 250/60-MC4: HQ2446 en later
• SmartSolar MPPT 250/70-Tr: HQ2438 en later
• SmartSolar MPPT 150/70-Tr VE.Can: HQ2519 en later
• SmartSolar MPPT 150/70-MC4 VE.Can: HQ2535 en later
• SmartSolar MPPT 150/85-Tr VE.Can: HQ2522 en later
• SmartSolar MPPT 150/85-MC4 VE.Can: HQ2527 en later
• SmartSolar MPPT 150/100-Tr VE.Can: HQ2527 en later
• SmartSolar MPPT 150/100-MC4 VE.Can: HQ2522 en later
• SmartSolar MPPT 250/70-Tr VE.Can: HQ2439 en later
• SmartSolar MPPT 250/70-MC4 VE.Can: HQ2446 en later
• SmartSolar MPPT 250/85-Tr VE.Can: HQ2531 en later
• SmartSolar MPPT 250/85-MC4 VE.Can: HQ2550 en later
• SmartSolar MPPT 250/100-Tr VE.Can: HQ2150 en later
• SmartSolar MPPT 250/100-MC4 VE.Can: HQ2518 en later

* voor zover ons bekend op moment van schrijven/aanpassing (zie datum onderaan artikel).
