DC smeltzekeringen voor een energie opslag systeem

een foto van een 125 ampère zekering, model 3na3132 van siemens — 125 Ampère meszekering (type NH0, 3NA3132, Siemens)

In dit artikel tref je een verzameling aan van diverse DC zekeringen die gebruikt kunnen worden in een EOS (thuisbatterij). De lijst is bedoeld als inspiratiebron, dat je een indruk krijgt van fabrikanten en modellen (en prijzen) van DC zekeringen. Deze lijst is dus een impressie van wat er te koop is, en zeker niet compleet.

Mocht je interessante toevoegingen hebben, stuur ons dan een berichtje.

Introductie

Dit artikel hebben we gemaakt naar aanleiding van het artikel over DC zekeringen en omdat we nergens een redelijk overzicht konden vinden van DC zekeringen die een flinke onderbrekingsstroomcapaciteit (interrupt rating / Ir) hebben die boven de 10 kA ligt. Want dat soort zekeringen zijn noodzakelijk als je een EOS bouwt met LFP accu's.

Bij het overnemen van gegevens van fabrikanten van onderstaande zekeringen is heel snel een foutje gemaakt. Mocht je een foutje zien dan stellen we een berichtje erg op prijs, ook als je waardevolle aanvullingen hebt.

Daar waar we er gemakkelijk achter konden komen hebben we een richtprijs in het overzicht vermeld. Die prijs is natuurlijk maar een momentopname, ons doel om de prijs op te nemen was om je een gevoel te geven in welke prijscategorie de betreffende zekering zit.

Bout of mes

Bij zekeringen in de categorie "grote onderbrekingsstromen" zijn zover wij weten twee typen te koop. Het eerste type zet je vast met twee bouten zoals de Adler of Class-T zekeringen. Het tweede type zijn de zogenaamde meszekeringen.

Class-T fuse

Een aparte categorie zekeringen worden de Class-T fuses genoemd. Die naam heeft dit type zekering gekregen vanuit de UL 248-15 norm. Het zijn zekeringen die zowel voor AC als DC ingezet kunnen worden. Ze hebben natuurlijk voor AC en DC verschillende werkspanningen en onderbrekingsstroomcapaciteiten. Het zijn snelle zekeringen, de prijs "is nog al fors".

Meszekeringen NH000, NH00, NH0, NH1, NH2, NH3

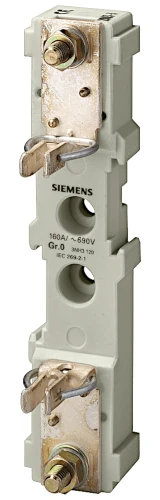

een foto van meszekering houder voor het type NH0 zekering — NH0 meszekeringhouder

In onderstaand overzicht van zekeringen tref je veel meszekeringen aan. Die zijn relatief goedkoop. Ze zijn beschikbaar in de uitvoeringen NH000, NH00, NH0, NH1, NH2 en NH3 (van klein naar groot, ook wel DIN maten genoemd). Die uitvoeringen verschillen in afmetingen en de bijbehorende zekeringhouder.

Meszekeringen hebben voor een EOS twee voordelen, ze zijn relatief goedkoop en je kan de zekering ook gebruik als lastscheider (waarbij je de accu isoleert van de rest van de installatie voor onderhoud/werkzaamheden). Daarmee bespaar je een DC schakelaar, dus kosten maar vooral een extra overgangsweerstand.

Meszekeringen hebben ook nadelen, ze zijn nog al fors wat betreft hun afmetingen en de zekeringhouder "met afschermkap" is flink aan de prijs (de onafgeschermde versie is niet duur). Maar Het voordeel van de afgeschermde versie is dat je de zekering met één greep uit kan halen en er weer in kan drukken en fungeert dan als DC schakelaar (maar nooit onder belasting schakelen om inbranden van contactpunten te voorkomen).

een foto van mespatroon (zekering) trekker — mespatroon trekker geschikt voor DIN 000, 00, 0, 1, 2, 3 en 4 meszekeringen

Het plaatsen en verwijderen van een meszekering vereist een speciaal stuk gereedschap.

De meszekeringen zijn in verschillende uitvoeringen beschikbaar. Met een indicator of de zekering gesmolten is (en waar die indicator zit), en of de uitstekende delen (trekoren) van de zekering (waar de zekeringtrekker in klikt) spanningsvoerend is, of juist niet.

100 A DC zekeringen

Fabrikant	model	prijs	type	DCV, Ir, P	afmetingen
Adler	EF53100220		bout, EF5	500 V, 50 kA, 14,9W (50%:2,8W)	49x22mm (M8, h-o-h: min:62,5mm max:75mm)
Eaton	AMH-100		bout, AMH	125 V, 20 kA, ?W (weerstand 25C: .0472 mohm)	M8, h-o-h: 39mm
Hinode	660GH-100		660GH	250 V, 50 kA, 22W	M6, h-o-h: 62,7mm
Littlefuse	JLLN100		bout, JLLN	125 V, 20 kA, ?W	M7, h-o-h: 39,7mm
Littlefuse	JLLS100		bout, JLLS class-t	300 V, 20 kA, ?W	M7, h-o-h: 59,7mm
Mersen	NH000GG50V100	3	mes, gG NH000	250 V, 120 kA, 7,5W
Mersen	NH1GG50V100	7	mes, gG NH1	250 V, 120 kA, 9,4W
Siemens	3NA3030		mes, gG NH0	440 V, 25 kA, 8,2W, niet geïsoleerd
Siemens	3NA3130		mes, gG NH1	440 V, 25 kA, 8,45W, niet geisoleerd
Siemens	3NA3130-6		mes, gG NH1	440 V, 25 kA, 8,48W, niet geisoleerd
Siemens	3NA3230		mes, gG NH2	440 V, 25 kA, 7,81W, niet geisoleerd
Siemens	3NA3230-6		mes, gG NH2	440 V, 25 kA, 8,5W, niet geisoleerd
Siemens	3NA3830		mes, gG NH000	250 V, 25 kA, 6,95W, niet geisoleerd
Siemens	3NA3830-6		mes, gG NH000	250 V, 25 kA, 9,28W, niet geisoleerd
Siemens	3NA3830-7		mes, gG NH000	250 V, 25 kA, 6,95W, niet geisoleerd
Siemens	3NA6130		mes, gG NH1	440 V, 25 kA, 8,45W, geisoleerd
Siemens	3NA6130-4			ALLEEN AC
Siemens	3NA6130-6		mes, gG NH1	440 V, 25 kA, 8,48W, geisoleerd
Siemens	3NA6230		mes, gG NH2	440 V, 25 kA, 7,81W, geisoleerd
Siemens	3NA6230-4			ALLEEN AC
Siemens	3NA6230-6		mes, gG NH2	440 V, 25 kA, 8,5W, geisoleerd
Siemens	3NA6230
Siemens	3NA6830		mes, gG NH000	250 V, 25 kA, 6,95W, geisoleerd
Siemens	3NA6830-4			ALLEEN AC
Siemens	3NA6830-6		mes, gG NH00	250 V, 25 kA, 9,28W, geisoleerd
Siemens	3NA6830-7		mes, gG NH00	250 V, 25 kA, 6,95W, geisoleerd
Siemens	3NA7130		mes, gG NH1	440 V, 25 kA, 8,45W, niet-geisoleerd
Siemens	3NA7230		mes, gG NH2	440 V, 25 kA, 7,81W, niet-geisoleerd
Siemens	3NA7230-6		mes, gG NH2	440 V, 25 kA, 440V, 25 kA, 8,5W, niet-geisoleerd
Siemens	3NA7830		mes, gG NH000	250 V, 25 kA, 6,95W, niet-geisoleerd
Siemens	3NA7830-6		mes, gG NH000	250 V, 25 kA, 9,28W, niet-geisoleerd
Siemens	3NA7830-7		mes, gG NH000	250 V, 25 kA, 6,95W, niet-geisoleerd

125 A DC zekeringen

Fabrikant	model	prijs	type	DCV, Ir, P	afmetingen
Adler	EF53125220		bout, EF5	500 V, 50 kA, 19,3W (50%:3,8W)	49x22mm (M8, h-o-h: min:62,5mm max:75mm)
Blue sea	5112		bout, A3T	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Eaton	125LET		bout, 125LET	150 V, 50 kA, ?W
Hinode	660GH-125		660GH	250 V, 50 kA, 25W	M8, h-o-h: 78mm
Littlefuse	JLLN125		bout, JLLN	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Littlefuse	JLLS125		bout, JLLS class-t	300 V, 20 kA, ?W	M8, h-o-h: 63,7mm
Mersen	NH00GG50V125	5	mes, gG NH00	250 V, 120 kA, 10W
Mersen	NH1GG50V125	7	mes, gG NH1	250 V, 120 kA, 11,8W
Siemens	3NA3032		mes, gG NH0	440 V, 25 kA, 10,2W, niet geisoleerd
Siemens	3NA3132		mes, gG NH1	440 V, 25 kA, 10,7W, niet geisoleerd
Siemens	3NA3132-6		mes, gG NH1	440 V, 25 kA, 10,5W, niet geisoleerd
Siemens	3NA3232		mes, gG NH2	440 V, 25 kA, 9,8W, niet geisoleerd
Siemens	3NA3232-6		mes, gG NH2	440 V, 25 kA, 9,8W, niet geisoleerd
Siemens	3NA3832		mes, gG NH00	250 V, 25 kA, 8,9W, niet geisoleerd
Siemens	3NA3832-8		mes, gG NH00	250 V, 25 kA, 6,84W, niet geisoleerd
Siemens	3NA6132		mes, gG NH1	440 V, 25 kA, 10,7W, geisoleerd
Siemens	3NA6132-6		mes, gG NH1	440 V, 25 kA, 10,5W, geisoleerd
Siemens	3NA6232		mes, gG NH2	440 V, 25 kA, 9,8W, geisoleerd
Siemens	3NA6232-4			ALLEEN AC
Siemens	3NA6232-6		mes, gG NH1	440 V, 25 kA, 9,8W, geisoleerd
Siemens	3NA6832		mes, gG NH00	250 V, 25 kA, 8,9W, geisoleerd
Siemens	3NA6832-4			ALLEEN AC
Siemens	3NA6832-6		mes, gG NH2	440 V, 25 kA, 9,8W, geisoleerd
Siemens	3NA7132		mes, gG NH1	440 V, 25 kA, 10,7W, niet-geisoleerd
Siemens	3NA7232		mes, gG NH2	440 V, 25 kA, 9,8W, niet-geisoleerd
Siemens	3NA7232-6		mes, gG NH2	440 V, 25 kA, 9,8W, niet-geisoleerd
Siemens	3NA7832		mes, gG NH00	250 V, 25 kA, 8,9W, niet-geisoleerd

150 A DC zekeringen

Fabrikant	model	type	DCV, Ir, P	afmetingen
Adler	EF33150220	bout, EF3	200V, 50 kA, 23,1W	36x22mm (M8, h-o-h: min:49,5mm max:62mm)
Adler	EF53150220	bout, EF5	500V, 50 kA, 23,1W (50%:4,5W)	349x22mm (M8, h-o-h: min:62,5mm max:75mm)
Blue sea	5114	bout, A3T	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Eaton	AMH-150	bout, AMH-150	125V, 20 kA, ?W (weerstand 25C: .0347 mohm)	M8, h-o-h: 39mm
Littlefuse	JLLN150	bout, JLLN	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Littlefuse	JLLS150	bout, JLLS class-t	300 V, 20 kA, ?W	M8, h-o-h: 63,7mm

160 A DC zekeringen

Fabrikant	model	prijs	type	DCV, Ir, P	afmetingen
Hinode	660GH-160		bout, 660GH	250V, 50 kA, 35W	M8, h-o-h: 78mm
Mersen	NH00GG50V160	5	mes, gG NH00	250V, 120 kA, 11,3W
Mersen	NH2GG50V160	7	mes, gG HN00	250V, 120 kA, 15W
Siemens	3NA3036		mes, gG NH0	440 V, 25 kA, 13,5W, niet geisoleerd
Siemens	3NA3136		mes, gG NH1	440 V, 25 kA, 14,6W, niet geisoleerd
Siemens	3NA3236		mes, gG NH2	440 V, 25 kA, 13W, niet geisoleerd
Siemens	3NA3236-6		mes, gG NH2	440 V, 25 kA, 13W, niet geisoleerd
Siemens	3NA3836		mes, gG NH00	250 V, 25 kA, 10,5W, niet geisoleerd
Siemens	3NA3836-8		mes, gG NH00	250 V, 25 kA, 8,8W, niet geisoleerd
Siemens	3NA6136		mes, gG NH1	440 V, 25 kA, 14,6W, geisoleerd
Siemens	3NA6136-4			ALLEEN AC
Siemens	3NA6136-6		mes, gG NH1	440 V, 25 kA, 14,29W, geisoleerd
Siemens	3NA6236		mes, gG NH2	440 V, 25 kA, 9,8W, geisoleerd
Siemens	3NA6236-4			ALLEEN AC
Siemens	3NA6236-6		mes, gG NH1	440 V, 25 kA, 9,8W, geisoleerd
Siemens	3NA6836		mes, gG NH00	250 V, 25 kA, 10,5W, geisoleerd
Siemens	3NA6836-4			ALLEEN AC
Siemens	3NA7136		mes, gG NH1	440 V, 25 kA, 14,6W, niet-geisoleerd
Siemens	3NA7236		mes, gG NH2	440 V, 25 kA, 13W, niet-geisoleerd
Siemens	3NA7236-6		mes, gG NH2	440 V, 25 kA, 13W, niet-geisoleerd
Siemens	3NA7836		mes, gG NH00	250 V, 25 kA, 10,5W, niet-geisoleerd

175 A DC zekeringen

Fabrikant	model	type	DCV, Ir, P	afmetingen
Adler	EF33175220	bout, EF3	200 V, 50 kA, 25,2 W	M8, h-o-h: min:49,5mm max:62mm
Adler	EF53175220	bout, EF5	500 V, 50 kA, 27,5 W (50%:5,3 W)	M8, h-o-h: min:49,5mm max:62mm
Blue sea	5115	bout, A3T	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Littlefuse	JLLN175	bout, JLLN	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Littlefuse	JLLS175	bout, JLLS class-t	300 V, 20 kA, ?W	M8, h-o-h: 63,7mm

200 A DC zekeringen

Fabrikant	model	prijs	type	DCV, Ir, P	afmetingen
Adler	EF33200220		bout, EF3	200 V, 50 kA, 27,5 W	M8, h-o-h: min:49,5mm max:62mm
Adler	EF33200220		bout, EF5	500 V, 50 kA, 30,8 W (50%:5,5W)	M8, h-o-h: min:49,5mm max:62mm
Blue sea	5116		bout, A3T	125 V, 20 kA, ?W	M8, h-o-h: ?
Eaton	AMH-200		bout, AMH	125V, 20 kA, ?W	M8, h-o-h: 39mm
Hinode	660GH-200	25 incl houder	bout, 660GH	250V, 50 kA, 40W	M8, h-o-h: 78mm
Littlefuse	JLLN200		bout, JLLN	125 V, 20 kA, ?W	M8, h-o-h: 42,9mm
Littlefuse	JLLS200		bout, JLLS class-t	300 V, 20 kA, ?W	M8, h-o-h: 63,7mm
Mersen	NH1GG50V200	8	mes, gG NH1	250V, 120 kA, 18W
Mersen	NH2GG50V200	10	mes, gG HN2	250V, 120 kA, 18,5W
Siemens	3NA3140		mes, gG NH1	440V, 25 kA, 15W, niet geisoleerd
Siemens	3NA3140-6		mes, gG NH1	440V, 25 kA, 17,2W, niet geisoleerd
Siemens	3NA3240		mes, gG NH2	440V, 25 kA, 14,9W, niet geisoleerd
Siemens	3NA3240-6		mes, gG NH2	440V, 25 kA, 15,7W, niet geisoleerd
Siemens	33NA6140		mes, gG NH1	440V, 25 kA, 15W, geisoleerd
Siemens	3NA6140-4			ALLEEN AC
Siemens	3NA6140-6		mes, gG NH1	440V, 25 kA, 17,2W, geisoleerd
Siemens	3NA6240		mes, gG NH2	440V, 25 kA, 14,9W, geisoleerd
Siemens	3NA6240-4			ALLEEN AC
Siemens	3NA6240-6		mes, gG NH2	440V, 25 kA, 15,7W, geisoleerd
Siemens	3NA7140		mes, gG NH1	440V, 25 kA, 15W, niet-geisoleerd
Siemens	3NA7240		mes, gG NH2	440V, 25 kA, 15W, niet-geisoleerd
Siemens	3NA7240-6		mes, gG NH2	440V, 25 kA, 15,7W, niet-geisoleerd

224 A DC zekeringen

Siemens verkoopt 224 Ampère zekeringen.

Fabrikant	model	type	DCV, Ir, P	afmetingen
Blue sea	5117	bout, A3T	125 V, 20 kA, ?W	M8, h-o-h: 46,8mm
Littlefuse	JLLN225	bout, JLLN	125 V, 20 kA, ?W	M10, h-o-h: 46,8mm
Littlefuse	JLLS225	bout, JLLS class-t	300 V, 20 kA, ?W	10, h-o-h: 69,1mm
Siemens levert ook 224 zekeringen		mes

250 A DC zekeringen

Fabrikant	model	prijs	type	DCV, Ir, P	afmetingen
Adler	EF33250220		bout, EF3	200V, 50 kA, 30,5W	M8, h-o-h: min:49,5mm max:62mm
Adler	EF53250220		bout, EF5	500V, 50 kA, 35,2W (50%:6,2W)	M8, h-o-h: min:49,5mm max:62mm
Blue sea	5118		bout, A3T	125 V, 20 kA, ?W	M8, h-o-h: 46,8mm
Eaton	AMH-250		bout, AMH	125V, 20 kA, ?W (weerstand 25C: .0176 mohm)	M8, h-o-h: 39mm
Hinode	660GH-250		bout, 660GH	250V, 50 kA, 50W	M10, h-o-h: 82mm
Littlefuse	JLLN250		bout, JLLN	125 V, 20 kA, ?W	M10, h-o-h: 46,8mm
Littlefuse	JLLS250		bout, JLLS class-t	300 V, 20 kA, ?W	10, h-o-h: 69,1mm
Mersen	NH1GG50V250	8	mes, gG NH1	250V, 120 kA, 20W
Mersen	NH2GG50V250	10	mes, gG HN2	250V, 120 kA, 20,6W
Siemens	3NA3144		mes, gG NH1	440V, 25 kA, 18,2W, niet geisoleerd
Siemens	3NA3144-6		mes, gG NH1	440V, 25 kA, 23W, niet geisoleerd
Siemens	3NA3244	11	mes, gG NH2	440V, 25 kA, 17W, niet geisoleerd
Siemens	3NA3244-6		mes, gG NH2	440V, 25 kA, 23W, niet geisoleerd
Siemens	3NA3344		mes, gG NH3	440V, 25 kA, 17,9W, niet geisoleerd
Siemens	3NA3344-6		mes, gG NH3	440V, 25 kA, 23W, niet geisoleerd
Siemens	3NA6144		mes, gG NH1	440V, 25 kA, 18,2W, geisoleerd
Siemens	3NA6144-4			ALLEEN AC
Siemens	3NA6244		mes, gG NH2	440V, 25 kA, 17W, geisoleerd
Siemens	3NA6244-4			ALLEEN AC
Siemens	3NA6244-6		mes, gG NH2	440V, 25 kA, 23W, geisoleerd
Siemens	3NA7144		mes, gG NH1	440V, 25 kA, 18,2W, niet-geisoleerd
Siemens	3NA7144		mes, gG NH2	440V, 25 kA, 17W, niet-geisoleerd
Siemens	3NA7144-6		mes, gG NH2	440V, 25 kA, 23W, niet-geisoleerd

Het zelfbouwen van een thuisbatterij brengt grote risico's en gevaren met zich mee, lees daarom dit artikel met waarschuwingen.
