Wat is een inverter (in relatie tot 230 Volt elektriciteit)?

Een inverter is een apparaat die een gelijkspanning omzet in een wisselspanning, meestal 230 Volt en 50 Hz.

Inverter

Een inverter is een apparaat die gelijkspanning, meestal vanuit een accu, omzet naar een wisselspanning. Meestal is dit 230 Volt en 50 Hz, maar in de VS en sommige andere landen is dat 110 Volt en 60 Hz.

Een inverter doet precies het omgekeerde van wat een gelijkrichter doet. Die zet een wisselspanning, meestal 230 Volt 50 Hz^[1] om naar een gelijkspanning.

Bekende voorbeelden van een gelijkrichter zijn de acculader (in een EOS), een USB lader waarmee een telefoon of tablet geladen kan worden, een "230 Volt adapter" die een laptop oplaad of een adapter of voedingsadapter die gebruikt wordt om de internet router van elektriciteit te voorzien.

Al die voornoemde apparaten zetten de elektriciteit uit het net om in bijvoorbeeld 5 Volt gelijkspanning bij de USB lader, of 19 Volt gelijkspanning bij een laptoplader, of (meestal) 12 Volt gelijkspanning bij een voedingsadapter van de internet router.

Naamgeving inverter

Waarschijnlijk, we konden dat niet achterhalen, heeft de inverter zijn naam te danken aan het feit dat hij precies het tegenovergestelde doet als een gelijkrichter. De betekenis van het Engelse woord invert is omgekeerd of andersom.

Een gelijkrichter zet wisselspanning om naar gelijkspanning, een inverter zet gelijkspanning om in wisselspanning.

Voorbeelden van een inverter

De meest voorkomende inverter is de zogenaamde pv-inverter of zonnepaneelinverter. Die zet gelijkspanning vanuit de zonnepanelen om in 230 Volt 50 Hz wisselspanning.

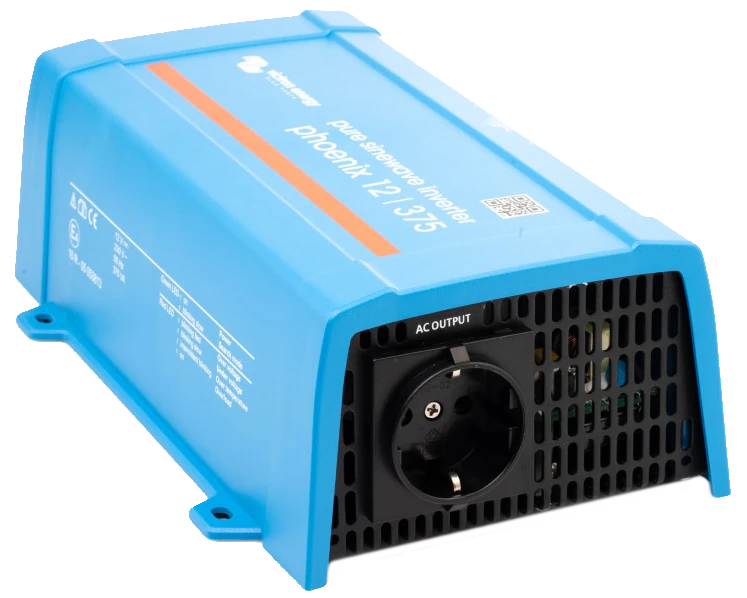

Een inverter wordt ook gebruikt om op basis van de 12 Volt gelijkspanning van de auto om te zetten in 230 Volt waardoor je onderweg toch een elektrisch apparaat op 230 Volt kan laten werken.

Een inverter wordt ook gebruikt in bijvoorbeeld een tuinhuisje of vakantiehuisje in combinatie met een accu om 230 Volt wisselspanning te maken omdat het ter plekke niet beschikbaar is. Meestal wordt die inverter en accu gecombineerd met een zonnepaneel en zonnepaneellaadregelaar om de accu op te laden.

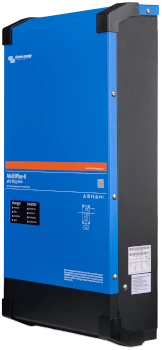

Een inverter is ook het hart van een energie opslagsysteem. De zet de gelijkspanning uit de accu om naar 230 Volt 50 Hz wisselspanning. Die noemen we gewoon inverter. Vaak is deze inverter gecombineerd met een acculader en wordt dan inverter/charger of inverter/lader genoemd. We kennen een fabrikant uit de VS die zo'n apparaat een chargeverter noemt, leuk bedacht woord.

Inverter of omvormer?

De inverter wordt ook wel omvormer genoemd, dat is een wel heel erg algemene term voor een apparaat die "iets" in "iets anders" omzet of omvormt.

In het Nederlands taalgebied wordt, en we begrijpen dat goed, een solar inverter, die wij zonnepaneelinverter of pv-inverter zouden noemen meestal een zonnepaneelomvormer genoemd.

Ook goed, het is maar een naam. Technici noemen het steevast een inverter, leken een omvormer. Geen enkel probleem. Verschil tussen jargon of vaktaal en spreektaal.

Modified sinewave / pure sinewave inverter

Inverters zijn te koop in twee basisuitvoeringen de zogenaamde modified sinewave / gemodificeerde sinus of de pure sinewave of pure sinus uitvoering.

De modified sinewave inverter is aanzienlijk goedkoper dan de pure sinewave inverter. Dat prijsverschil is er niet voor niets.

Het elektriciteitsnet levert een sinus wisselspanning. Een wisselspanning die heel geleidelijk in spanning veranderd van nul naar 230 Volt, dan weer netjes en geleidelijk terug naar nul Volt, daarna draait de polariteit om (plus en min draaien om) en wordt de spanning negatief en daalt dan naar 230 Volt om daarna weer naar nul volt te gaan. Het lijkt net het slingeren van een pendule bij een klok.

De elektrische apparaten verwachten ook zo'n mooie sinus wisselspanning. Een pure sinsus inverter levert exact zo'n wisselende spanning.

De goedkope inverters leveren een, en dat is een eufemisme, "gemodificeerde sinus", een sinus die "iets" aangepast is. Nou niets sinus hier. Niets gelijdelijk. Zo'n inverter levert een blokspanning, dus het ene moment levert hij 230 Volt positief en het andere moment 230 Volt negatief. Het is dus wel een wisselende spanning, maar het is dan wel van hak-tjak-hak-tjak. Het lijkt in de verste verte niet op een mooie sinusgolfvorm. Technici noemen het een blokspanning.

Zo'n inverter is wel lekker goedkoop, maar veel apparaten op 230 Volt vinden dit helemaal niet leuk. Ze beginnen dan dreigend te brommen en je denkt "gaat dat wel goed?". Sommige apparaten, zoals een laserprinter (maar mogelijk ook andere apparaten) gaan gewoon kapot. Op zo'n modified sinewave inverter kon vroeger heel goed een gloeilamp op branden, die had er geen moeite mee. Maar gloeilampen, dat is van voor 2000.

Doe je zelf een plezier, en ook je elektrische apparaten, laat die modified sine wave inverter gewoon in het schap liggen en koop de iets duurdere pure sinewave inverter.
