vloerverwarmingleiding

Vloerverwarmingsleidingen zijn de leidingen die in de vloer liggen waarmee de vloer, dus een ruimte verwarmd kan worden.

Betekenis

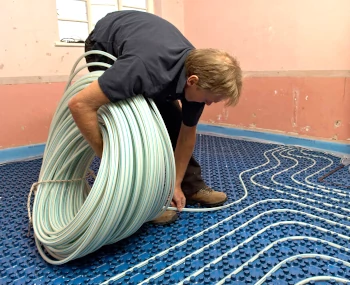

Vloerverwarmingleidingen zijn de leidingen die in de vloer liggen. Het begin en einde van de leiding wordt aangesloten op een vloerverwarmingverdeler. Daarbij wordt meestal gebruik gemaakt van een euroconus koppeling.

De vloerverwarmingleiding is verkrijgbaar in diverse dikten. Gebruikelijke maten zijn:

• 9,9/1,1 mm
• 10/1,3 mm
• 11/1,5 mm
• 11,6/1,5 mm
• 12/1,5mm
• 12/2mm
• 14/2 mm
• 16/2 mm
• 18/2 mm
• 20/2 mm

Als voorbeeld, een leiding met maat 16/2 mm heeft een buitendiameter van 16 mm, een wanddikte van 2 mm, dus een binnendiameter van 14mm.

De inwendige diameter van de leiding bepaalt de weerstand van de leiding voor het cv-water, dus het debiet. Hoe kleiner de binnendiameter en/of hoe langer de vloerverwarmingsbuis, hoe hoger de weerstand, dus hoe lager het debiet. En een laag debiet vertaalt zich in een groter temperatuurverschil tussen de aanvoer en retour van de leiding, de zogenaamde delta-T. Hoe groter de delta-T hoe minder egaal je vloer verwarmd wordt (warmere en minder warme delen). Maar ook hoe lager de gemiddelde temperatuur van de leiding is.

Een voorbeeld: als de aanvoertemperatuur van een leiding 34°C is en de retourtemperatuur uit de leiding is 24°C, dus een delta-T van 10°C, dan is de gemiddelde temperatuur dus (maar) 29°C.

Stel dat door een kortere en/of dikkere leiding (of meer pompkracht) de delta-T beperkt is tot 6°C, bijvoorbeeld 34°C aanvoer en 28°C retour, dan is de gemiddelde temperatuur dus 31°C. En een vloerverwarming met gemiddeld 31°C geeft flink wat meer vermogen (in W/m²), lees warmte, af dan een vloer met 29°C.

Wil je bij een laag debiet toch voldoende warmteafgifte bereiken dan zal de aanvoertemperatuur verhoogd moeten worden en dat is bij een cv-warmtepomp niet slim omdat dan de warmtepomp minder efficiënt werkt, een lagere COP heeft, dus meer elektriciteit verbruikt met een hogere energierekening tot gevolg.

Dit probleem is te ondervangen door de leidingdiameter te verhogen of de leidinglengte te verkorten, maar dat zorgt er voor dat je meer groepen krijgt en en grotere verdeler moet aanschaffen.

De warmteafgifte van een vloerverwarming wordt primair bepaald door de h-o-h afstand waarbij 15 cm gangbaar is maar 10 en 20 cm ook voorkomt. Hoe kleiner de h-o-h afstand, hoe hoger de warmteafgifte is (Watt/m²). We negeren hierbij wat voor vloerbedekking gebruikt wordt zoals plavuizen, pvc, laminaat of parket want die werken als een isolator (weerstand) en verlagen de warmteafgifte.
